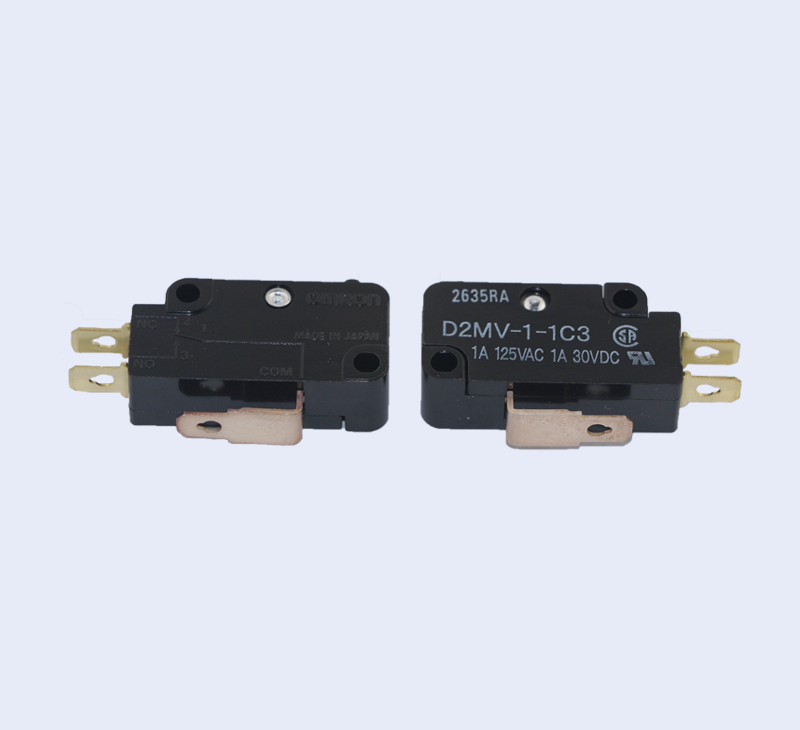

D2MV歐姆龍微動開關

D2MV小型、超低負載動作

驅動桿	動作力(OF)最大	1 A	0.1 A
針狀按鈕型	0.10 N {10 gf}	D2MV-1-1C1	D2MV-01-1C1
	0.25 N {25 gf}	D2MV-1-1C2	D2MV-01-1C2
	0.49 N {50 gf}	D2MV-1-1C3	D2MV-01-1C3
短擺桿型	0.49 N {50 gf}	D2MV-1L11-1C3	D2MV-01L11-1C3
擺桿型	0.29 N {30 gf}	D2MV-1L-1C3	D2MV-01L-1C3
長擺桿型	0.15 N {15 gf}	D2MV-1L111-1C3	D2MV-01L111-1C3
R形擺桿型	0.29 N {30 gf}	D2MV-1L13-1C3	D2MV-01L13-1C3
滾珠短擺桿型	0.49 N {50 gf}	D2MV-1L22-1C3	D2MV-01L22-1C3
滾珠擺桿型	0.29 N {30 gf}	D2MV-1L2-1C3	D2MV-01L2-1C3

注:	有關SPST-NO以及SPST-NC型號的詳細信息，請垂詢歐姆龍代理商。

接觸規格

SPDT

隔板(另售)、驅動桿(另售)、端子連接用零部件(另售) →R參見"微動開關共通附屬品"

型號
額定電壓	項目

D2MV-1系列

D2MV-01系列

阻性負載

AC125V

0.1A

DC 30V

0.1A

*注.	上述額定值是在下面條件下測得得數據。
（1）	環境溫度：20±2℃
（2）	環境濕度：65±5%RH
（3）	操作頻率：30次/min

項目

型號

D2MV-1系列

D2MV-01系列

容許操作速度

1mm～1m/s（針狀按鈕擺桿型的場合）

容許操作頻率

機械

300次/min（針狀按鈕擺桿型的場合）

電氣

60次/min

絕緣電阻

100MΩ以上（DC500V絕緣電阻計）

接觸電阻（初始值）

30mΩ以下

50mΩ以下

耐壓＊1

同極端子間

AC1,000V 50/60Hz 1min

帶電金屬部與地之間

AC1,500V 50/60Hz 1min

各端子與非帶電金屬部之間

AC1,500V 50/60Hz 1min

振動＊2

誤動作

頻率10～55Hz 雙振幅1.5mm

沖擊＊2

耐久

OF0.10N型

最大150/s²

OF0.25～0.49N型

最大400/s²

誤動作

最大100m/s²

壽命＊3

機械

1,000萬次以上（60次/min）

電氣

50萬次以上（30次/min）

100萬次以上（30次/min）

保護結構

IEC IP40

使用環境溫度

-25～+80℃ 60%RH以下（無結冰、無凝露）

使用環境濕度

85%RH以下（+5～+35℃時）

重量

約6g（針狀按鈕擺桿型的場合）

注.	上述數值為初始值。
*1.	耐電壓為使用了隔板（參考相關頁）時的數值。
*2.	針狀按鈕型為自由位置和總行程位置上的數值，擺桿型為總行程位置上的數值。接點的閉路或開路在1ms以內。
*3.	關于試驗條件請另行查詢

注:	1.	除非另有規定，否則所有尺寸均采用毫米作為單位。
	2.	括號中的RF值表示擺桿重量未施加于柱塞時的值。
	3.	除非另有規定，否則所有的外形尺寸均采用±0.4 mm公差。
	4.	上述動作特性適用于A方向 ()的動作。

針狀按鈕擺桿型

D2MV-1-1C
D2MV-01-1C

注:	在中，填入動作力記號。

型號	D2MV-1-1C1 D2MV-01-1C1	D2MV-1-1C2 D2MV-01-1C2	D2MV-1-1C3 D2MV-01-1C3
OF 最大 RF 最小	0.10 N {10 gf} 0.005 N {0.5 gf} (參考值)	0.25 N {25 gf} 0.01 N {1 gf} (參考)	0.49 N {50 gf} 0.02 N {2 gf} (參考)
PT 最大 OT 最小 MD 最大	1.2 mm 1.3 mm 0.25 mm
OP	14.7±0.4 mm

針狀短擺桿型

D2MV-1L11-1C3
D2MV-01L11-1C3

型號	D2MV-1L11-1C3 D2MV-01L11-1C3
OF 最大 RF 最小	0.49 N {50 gf} 0.04 N {4 gf}(參考值)
PT 最大 OT 最小 MD 最大	1.7 mm 1.0 mm 0.4 mm
OP	15.2±0.5 mm

注:	RF的參考值表示的數值按照擺桿的質量不影響按鈕開關的方向安裝時的值。

擺桿型

D2MV-1L-1C3
D2MV-01L-1C3

型號	D2MV-1L-1C3 D2MV-01L-1C3
OF 最大 RF 最小	0.29 N {30 gf} 0.02 N {2 gf}(參考值)
PT 最大 OT 最小 MD 最大	3.3 mm 2.1 mm 0.7 mm
OP	15.2±1.2 mm

注:	RF的參考值表示的數值按照擺桿的質量不影響按鈕開關的方向安裝時的值。

長擺桿型

D2MV-1L111-1C3
D2MV-01L111-1C3

型號	D2MV-1L111-1C3 D2MV-01L111-1C3
OF 最大 RF 最小	0.15 N {15 gf} 0.01 N {1 gf}(參考值)
PT 最大 OT 最小 MD 最大	6.0 mm 4.0 mm 1.4 mm
OP	15.2±2.6 mm

注:	RF的參考值表示的數值按照擺桿的質量不影響按鈕開關的方向安裝時的值。

R型擺桿型

D2MV-1L13-1C3
D2MV-01L13-1C3

型號	D2MV-1L13-1C3 D2MV-01L13-1C3
OF 最大 RF 最小	0.29 N {30 gf} 0.02 N {2 gf}(參考值)
PT最大 OT 最小 MD 最大	3.3 mm 1.9 mm 0.7 mm
OP	18.7±1.2 mm

注:	RF的參考值表示的數值按照擺桿的質量不影響按鈕開關的方向安裝時的值。

滾珠短擺桿型

D2MV-1L22-1C3
D2MV-01L22-1C3

型號	D2MV-1L22-1C3 D2MV-01L22-1C3
OF 最大 RF 最小	0.49 N {50 gf} 0.04 N {4 gf}(參考值)
PT 最大 OT 最小 MD 最大	1.7 mm 1.0 mm 0.4 mm
OP	20.7±0.6 mm

注:	RF的參考值表示的數值按照擺桿的質量不影響按鈕開關的方向安裝時的值。

滾珠擺桿型

D2MV-1L2-1C3
D2MV-01L2-1C3

型號	D2MV-1L2-1C3 D2MV-01L2-1C3
OF 最大 RF 最小	0.29 N {30 gf} 0.02 N {2 gf}(參考值)
PT 最大 OT 最小 MD 最大	3.3 mm 2.1 mm 0.7 mm
OP	20.7±1.2 mm

注:	RF的參考值表示的數值按照擺桿的質量不影響按鈕開關的方向安裝時的值。
