D2SW-P2 防水微動開關

D2SW-P2超小型、密封型

種類

端子規格驅動桿		焊接端子	印刷基板用端子	接線片端子(＃110)	帶導線
2A	針狀按鈕型	D2SW-P2H	D2SW-P2D	D2SW-P2T	D2SW-P2M
	擺桿型	D2SW-P2L1H	D2SW-P2L1D	D2SW-P2L1T	D2SW-P2L1M
	滾珠擺桿型	D2SW-P2L2H	D2SW-P2L2D	D2SW-P2L2T	D2SW-P2L2M
	R形擺桿型	D2SW-P2L3H	D2SW-P2L3D	D2SW-P2L3T	D2SW-P2L3M
0.1A	針狀按鈕型	D2SW-P01H	D2SW-P01D	D2SW-P01T	D2SW-P01M
	擺桿型	D2SW-P01L1H	D2SW-P01L1D	D2SW-P01L1T	D2SW-P01L1M
	滾珠擺桿型	D2SW-P01L2H	D2SW-P01L2D	D2SW-P01L2T	D2SW-P01L2M
	R形擺桿型	D2SW-P01L3H	D2SW-P01L3D	D2SW-P01L3T	D2SW-P01L3M

注:	隔板(另售)、驅動桿(另售)、端子連接用零部件(另售) 參見“微動開關共通附屬品”

接觸規格

1c	1b (僅限常閉型·帶導線型)	1a (僅限常開型·帶導線型)

額定值

型號	額定電壓	阻性負載
D2SW-P2	DC30V	2 A
D2SW-P2	AC250V	2 A
D2SW-P01	DC30V	0.1 A
D2SW-P01	AC125V	0.1 A

注:	上述額定值是在下面條件下測得的數據。環境溫度: 20 ±2oC 環境濕度: 65 ±5% 操作頻率: 20 次/min

性能

項目	型號

D2SW-3-P2 系列

D2SW-P01 系列

容許操作速度

0.1 mm ~ 500mm/s ( 針狀按鈕型系列)

容許操作頻率

機械

120 次/min

電氣

30 次/min

絕緣電阻

100 mΩ (DC500V絕緣電阻計)

接觸電阻 (初始值)

端子型

50 mΩ 以下.

100 mΩ 以下.

導線型

100 mΩ 以下.

150 mΩ 以下.

耐電壓 *1

同級端子之間

AC1,000 V 50/60 Hz 1 min

AC600 V 50/60 Hz 1 min

帶電金屬部與地之間

AC1,500 V 50/60 Hz 1 min

各端子與非帶電金屬部之間

AC1,500 V 50/60 Hz 1 min

振動 *2

誤動作

頻率10--55Hz雙振幅1.5mm

沖擊

耐久

最大1,000 m/s2

誤動作 *2

最大300 m/s2

壽命 * 3

機械

1,000,000 次以上 (60 次/min)

電氣

50,000 次以上 (20 次/min)

200,000 次以上 (20 次/min)

保護結構

端子型

IEC IP67 (端子部除外)

導線型

IEC IP67

防觸電保護級

Class I

漏電特性 (PTI)

250

使用環境溫度

–20°C ~ +70°C (60%RH.) (無結冰、無凝露)

使用環境濕度

85% 以下. (+5°C ~ +35°C)

重量

約. 2 g (端子型的針狀按鈕型的場合)

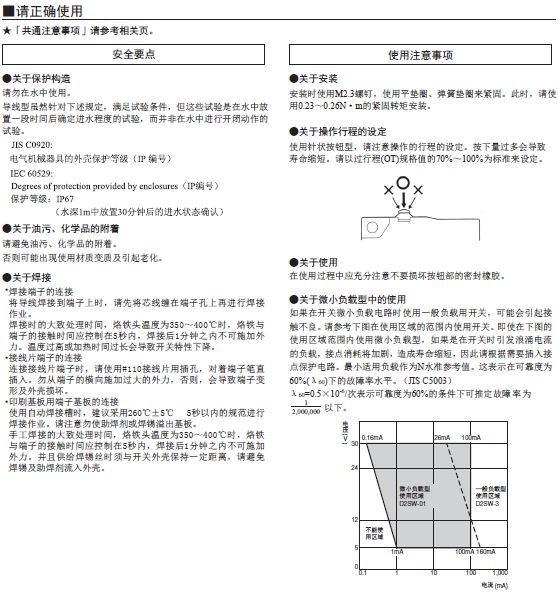

注:	上述數值為初始值
?	*1.	耐電壓為使用了隔板時的數據
?	*2.	在針狀形按鈕中為自由位置和總行程位置的數值，在擺桿型中位總行程位置的數據。接點的閉路或開路在1ms以內
?	*3.	關于實驗務必請另行查詢
