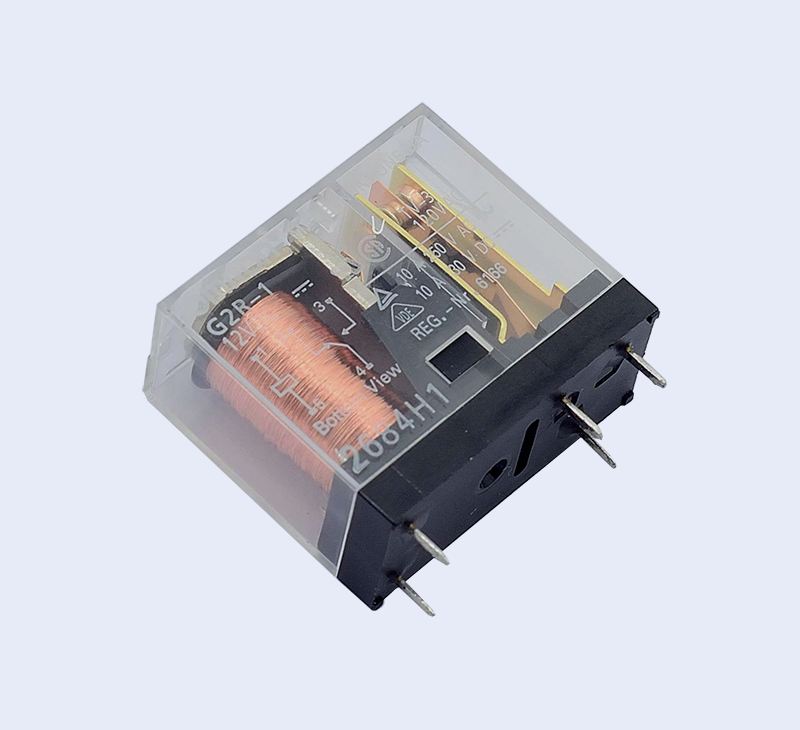

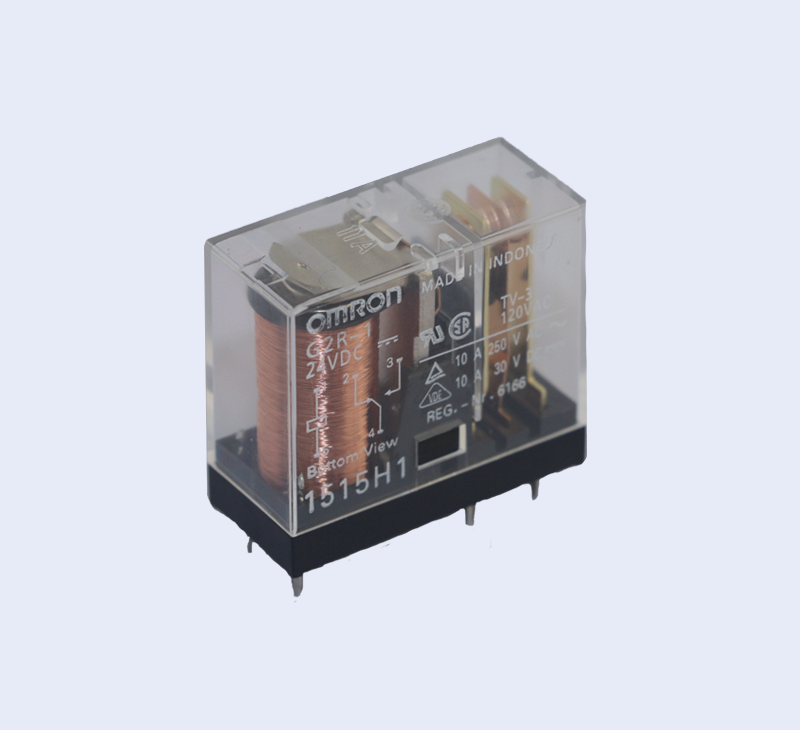

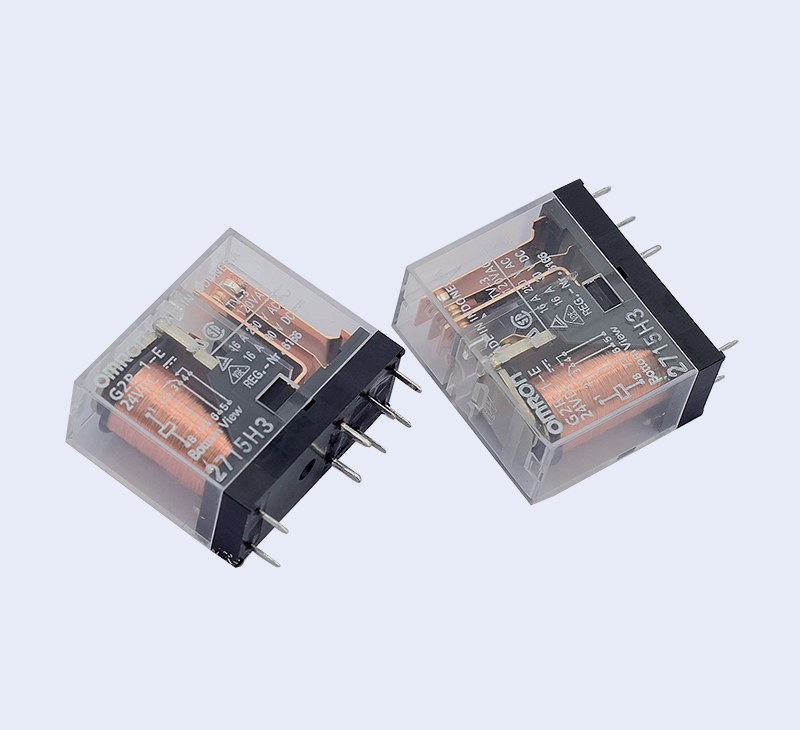

G2R 功率繼電器
歐姆龍G2R
? 1極10A、2極5A的通用型功率繼電器
? 線圈接點間耐壓5,000V、耐沖擊電壓10,000V的安全設計
? 操作線圈有AC、DC型
印刷基板用端子型
|
1極 | 2極 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | 線圈額定電壓(V) | 型號 | 線圈額定電壓(V) | |||||||||
| 標準型 | 耐助焊劑型 |
a接點 |
G2R-1A | AC12、24、100/(110) | G2R-2A | AC12、24、100/(110) | ||||||
| AC200/(220) | AC200/(220) | |||||||||||
| DC5、6、12、24、48 | DC5、6、12、24、48 | |||||||||||
| DC100V | DC100 | |||||||||||
| c接點 | G2R-1 | AC12、24、100/(110) | G2R-2 | AC12、24、100/(110) | ||||||||
| AC200/(220) | AC200/(220) | |||||||||||
| DC5、6、12、24、48 | DC5、6、12、24、48 | |||||||||||
| DC100 | DC100 | |||||||||||

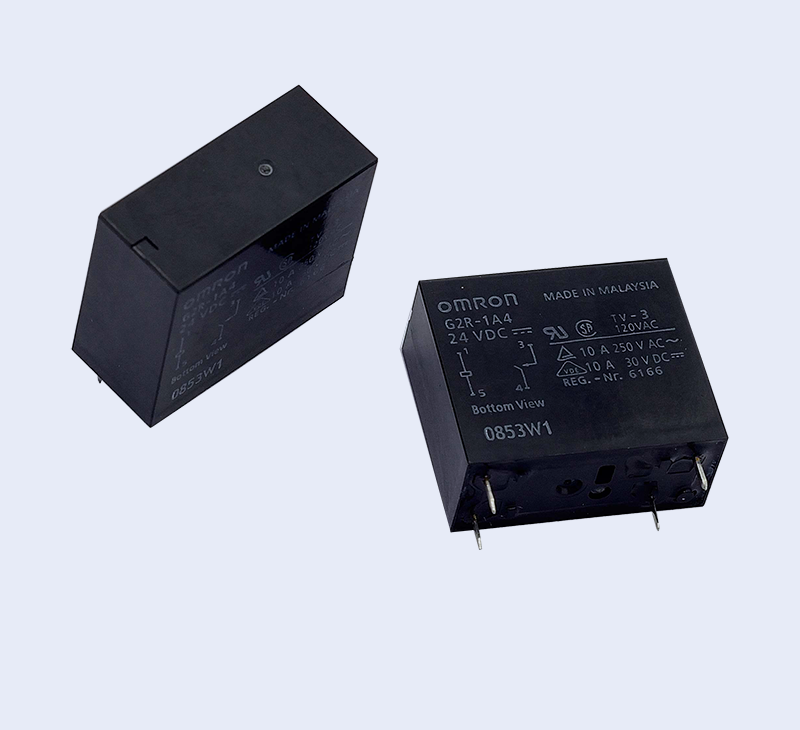

| 塑料密封型 | a接點 | G2R-1A4 | AC12、24、100/(110) | G2R-2A4 | AC12、24、100/(110) | |||||||
| AC200/(220) | AC200/(220) | |||||||||||
| DC5、6、12、24、48 | DC5、6、12、24、48 | |||||||||||
| DC100 | DC100 | |||||||||||
| c接點 | G2R-14 | AC12、24、100/(110) | G2R-24 | AC12、24、100/(110) | ||||||||
| AC200/(220) | AC200/(220) | |||||||||||
| DC5、6、12、24、48 | DC5、6、12、24、48 | |||||||||||
| DC100 | DC100 | |||||||||||
| 高靈敏度型 | 耐助焊劑型 | a接點 | G2R-1A-H | DC5、6、12、24、48 | G2R-2A-H | DC5、6、12、24、48 | ||||||
| c接點 | G2R-1-H | DC5、6、12、24、48 | G2R-2-H | DC5、6、12、24、48 | ||||||||
| 2線組閉鎖型 | a接點 | G2RK-1A | DC5、6、12、24 | G2RK-2A | DC5、6、12、24 | |||||||
| c接點 | G2RK-1 | DC5、6、12、24 | G2RK-2 | DC5、6、12、24 | ||||||||
| 雙接點型 | 耐助焊劑型 | a接點 | G2R-1AZ | DC5、6、12、24、48 | — | |||||||
| DC100 | ||||||||||||
| c接點 | G2R-1Z | DC5、6、12、24、48 | ||||||||||
| DC100V | ||||||||||||
| 塑料密封型 | a接點 | G2R-1AZ4 | DC5、6、12、24、48 | — | ||||||||
| DC100 | ||||||||||||
| c接點 | G2R-1Z4 | DC5、6、12、24、48 | ||||||||||
| DC100 | ||||||||||||
| 高容量型 | 耐助焊劑型 | a接點 | G2R-1A-E | AC12、24、100/(110) | — | |||||||
| AC200/(220) | ||||||||||||
| DC5、6、12、24、48 | ||||||||||||
| DC100V | ||||||||||||
| c接點 | G2R-1-E | AC12、24、100/(110) | — | |||||||||
| AC200/(220) | ||||||||||||
| DC5、6、12、24、48 | ||||||||||||
| DC100 | ||||||||||||
| 注.訂購時，請注明線圈額定電壓（V）。 | |
| 例：G2R-1A AC12 | |
| 此外，交付時的包裝標記及標注的電壓規格為□□□VDC。 |

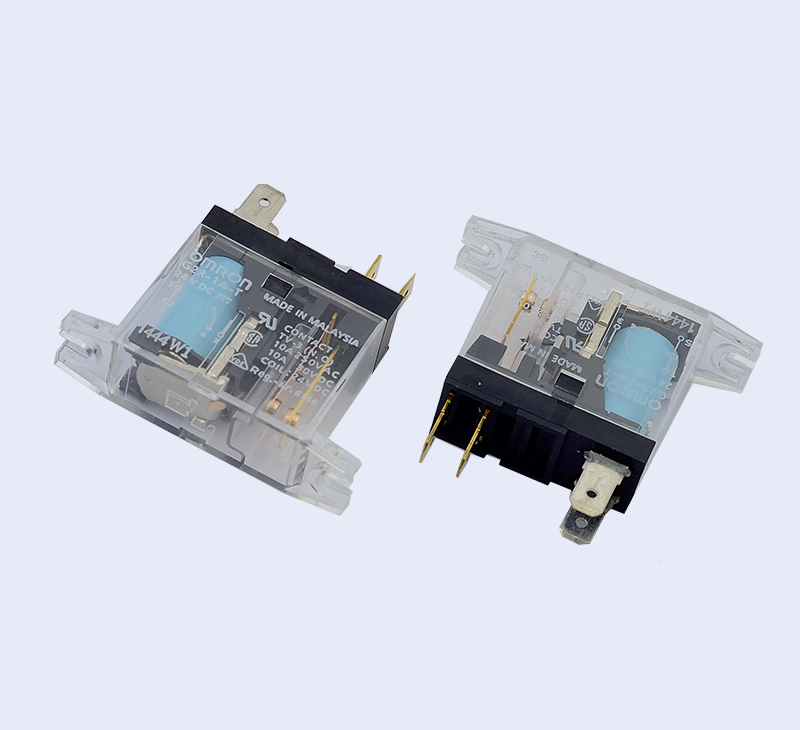

| ·接線片端子(#187) |
|
1極 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | 線圈額定電壓(V) | |||||||||
| 標準型 | 閉鎖型 | a接點 | G2R-1A-T | AC12、24、100/(110) | ||||||
| AC200/(220) | ||||||||||
| DC5、6、12、24、48 | ||||||||||
| DC100 | ||||||||||
| c接點 | G2R-1-T | AC12、24、100/(110) | ||||||||
| AC200/(220) | ||||||||||
| DC5、6、12、24、48 | ||||||||||
| DC100 | ||||||||||
| ·全波整流對應型 |
|
1極 | 2極 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | 線圈額定電壓(V) | 型號 | 線圈額定電壓(V) | |||||||||
| 標準型 | 耐助焊劑型 | a接點 | G2R-1A-Z | DC5、6、12、24、48 | G2R-2A-Z | DC5、6、12、24、48 | ||||||
| DC100 | DC100 | |||||||||||
| c接點 | G2R-1-Z | DC5、6、12、24、48 | G2R-2-Z | DC5、6、12、24、48 | ||||||||
| DC100 | DC100 | |||||||||||
| 塑料密封型 | a接點 | G2R-1A4-Z | DC5、6、12、24、48 | G2R-2A4-Z | DC5、6、12、24、48 | |||||||
| DC100 | DC100 | |||||||||||
| c接點 | G2R-14-Z | DC5、6、12、24、48 | G2R-24-Z | DC5、6、12、24、48 | ||||||||
| DC100 | DC100 | |||||||||||
| 高容量型 | 耐助焊劑型 | a接點 | G2R-1A-EZ | DC5、6、12、24、48 | — | |||||||
| DC100 | ||||||||||||
| c接點 | G2R-1-EZ | DC5、6、12、24、48 | ||||||||||
| DC100 | ||||||||||||
| ·超聲波洗凈對應型 |
|
1極 | 2極 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | 線圈額定電壓(V) | 型號 | 線圈額定電壓(V) | |||||||||
| 標準型 | 塑料密封型 | a接點 | G2R-1A4-U | AC12、24、100/(110) | G2R-2A4-U | AC12、24、100/(110) | ||||||
| AC200/(220) | AC200/(220) | |||||||||||
| DC5、6、12、24、48 | DC5、6、12、24、48 | |||||||||||
| DC100 | DC100 | |||||||||||
| c接點 | G2R-14-U | AC100/(110) | G2R-24-U | AC24、100/(110) | ||||||||
| AC200/(220) | AC200/(220) | |||||||||||
| DC5、6、12、24、48 | DC5、6、12、24、48 | |||||||||||
| DC100 | DC100 | |||||||||||
| 注.訂購時，請注明線圈額定電壓（V）。 | |
| 例：G2R-1A-T AC12 | |
|
此外，交付時的包裝標記及標注的電壓規格為□□□VDC。 |
| 額定值 |
操作線圈
|
額定電流(mA) |
線圈電阻 (Ω) |
線圈電感(H) | 動作電壓(V) | 復位電壓(V) |
最大容許 電壓(V) |
消耗功率(VA、W) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 鐵片開放時 | 鐵片動作時 | ||||||||||||
|
標準型 用接線片端子 塑料密封型 高容量型 |
AC | 12 | 93 | 75 | 65 | 0.19 | 0.39 |
80％ 以下 |
30％以上 |
140％ (at23℃) |
約0.9 (60Hz) |
||||
| 24 | 46.5 | 37.5 | 260 | 0.81 | 1.55 | ||||||||||
| 100/(110) | 11 | 9/(10.6) | 4,600 | 13.34 | 26.84 | ||||||||||
| 200/(220) | 5.5 | 4.5/(5.3) | 20,200 | 51.3 | 102 | ||||||||||
|
標準型
高容量型 雙接點型 用接線片端子 塑料密封型 |
DC | 5 | 106 | 47 | 0.20 | 0.39 |
70％ 以下 |
15％以上 |
170％ (at23℃) |
約0.53 | |||||
| 6 | 88.2 | 68 | 0.28 | 0.55 | |||||||||||
| 12 | 43.6 | 275 | 1.15 | 2.29 | |||||||||||
| 24 | 21.8 | 1,100 | 4.27 | 8.55 | |||||||||||
| 48 | 11.5 | 4,170 | 13.86 | 27.71 | |||||||||||
| 100 | 5.3 | 18,860 | 67.2 | 93.2 | |||||||||||
| 高靈敏度型 | DC | 5 | 71.4 | 70 | 0.37 | 0.75 |
70％ 以下 |
15％以上 |
170％ (at23℃) |
約0.36 | |||||
| 6 | 60 | 100 | 0.53 | 1.07 | |||||||||||
| 12 | 30 | 400 | 2.14 | 4.27 | |||||||||||
| 24 | 15 | 1,600 | 7.80 | 15.60 | |||||||||||
| 48 | 7.5 | 6,400 | 31.20 | 62.40 | |||||||||||
| 注1.額定電流、線圈電阻為線圈溫度+23℃時的值，公差為AC額定電流+15%、-20%、DC線圈電阻±10%。 |
| 2.AC線圈電阻、線圈電感為參考值。 |
| 3.動作特性為線圈溫度+23℃時的值。 |
| 4.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| ·操作線圈/2繞組閉鎖型 |
|
置位線圈 | 重置線圈 | 線圈電感(H) |
置位 電壓(V) |
重置 電壓(V) |
最大 容許 電壓 (V) |
消耗功率 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定電流(mA) | 線圈電阻(Ω) | 額定電流(mA) | 線圈電阻(Ω) | 置位線圈? | 重置線圈 |
置位 線圈 (mW) |
重置 線圈 (mW) |
|||||||||
| 鐵片開放時 | 鐵片動作時 | 鐵片開放時 | 鐵片動作時 | |||||||||||||
| DC | 5 | 167 | 30 | 119 | 42 | 0.073 | 0.146 | 0.003 | 0.006 |
70％ 以下 |
70％以下 |
140％ (at23℃) |
約850 | 約600 | ||
| 6 | 138 | 43.5 | 100 | 60 | 0.104 | 0.208 | 0.005 | 0.009 | ||||||||
| 12 | 70.6 | 170 | 50 | 240 | 0.42 | 0.83 | 0.018 | 0.036 | ||||||||
| 24 | 34.6 | 694 | 25 | 960 | 1.74 | 3.43 | 0.079 | 0.148 | ||||||||
| 注.1.額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10%。 |
| 2.線圈電感的參考值。 |
| 3.動作特性指的是線圈溫度為+23℃時的值。 |
| 4.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| ·開關部(接點部) |
| ＊?此值為開關頻率在120次/min時的值。 |
| ·開關部（接點部）/塑料密封型 |
|
標準型（單接點型） | 雙接點 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1極 | 2極 | 1極 | ||||||||
|
阻性負載 （cosφ=1） |
感性負載 （cosφ=0.4、L/R=7ms） |
阻性負載 （cosφ=1） |
感性負載 （cosφ=0.4、L/R=7ms） |
阻性負載 （cosφ=1） |
感性負載 （cosφ=0.4、L/R=7ms）? |
|||||
| 接觸機構 | 單 | 單 | 雙 | |||||||
| 接點材質 | Ag合金(無Cd材料) | |||||||||
| 額定負載 |
AC250V?8A DC?30V?8A |
AC250V?6A DC?30V?4A |
AC250V?4A DC?30V?4A |
AC250V?1.5A DC?30V?2.5A |
AC250V?5A DC?30V?5A |
AC250V?2A DC?30V?3A |
||||
| 額定通電電流 | 8A | 4A | 5A | |||||||
| 接點電壓的最大值 | AC380V、DC125V | AC380V、DC125V | AC380V、DC125V | |||||||
| 接點電流的最大值 | 8A | 4A | 5A | |||||||
|
開關容量的最大值 （參考值） |
AC2,000VA DC240W |
AC1,500VA DC120W |
AC1,000VA |
AC375VA DC75W |
AC1,250VA DC150W |
AC500VA |
||||
|
故障率 P水準（參考值＊） |
DC5V?100mA | DC5V?10mA | DC5V?1mA | |||||||
| ＊?此值為開關頻率在120次/min時的值。 |
| ·開關部（接點部）/閉鎖型 |
|
1極 | 2極 | |||||
|---|---|---|---|---|---|---|---|
|
阻性負載 （cosφ=1） |
感性負載 （cosφ=0.4、L/R=7ms） |
阻性負載 （cosφ =1） |
感性負載 （cosφ=0.4、L/R=7ms） |
||||
| 接觸機構 | 單 | 單 | |||||
| 接點材質 | Ag合金(無Cd材料) | ||||||
| 額定負載 |
AC250V?5A DC?30V?5A |
AC250V?3.5A DC?30V?2.5A |
AC250V?3A DC?30V?3A |
AC250V?1.5A DC?30V?2A |
|||
| 額定通電電流 | 5A | 3A | |||||
| 接點電壓的最大值 | AC380V、DC125V | AC380V、DC125V | |||||
| 接點電流的最大值 | 5A | 3A | |||||
|
開關容量的最大值 （參考值） |
AC1,250VA DC150W |
AC875VA DC75W |
AC750VA |
AC375VA DC60W |
|||
|
故障率 P水準（參考值＊） |
DC5V?100mA | DC5V?10mA | |||||
| ＊?此值為開關頻率在120次/min時的值。 |
■?性能
