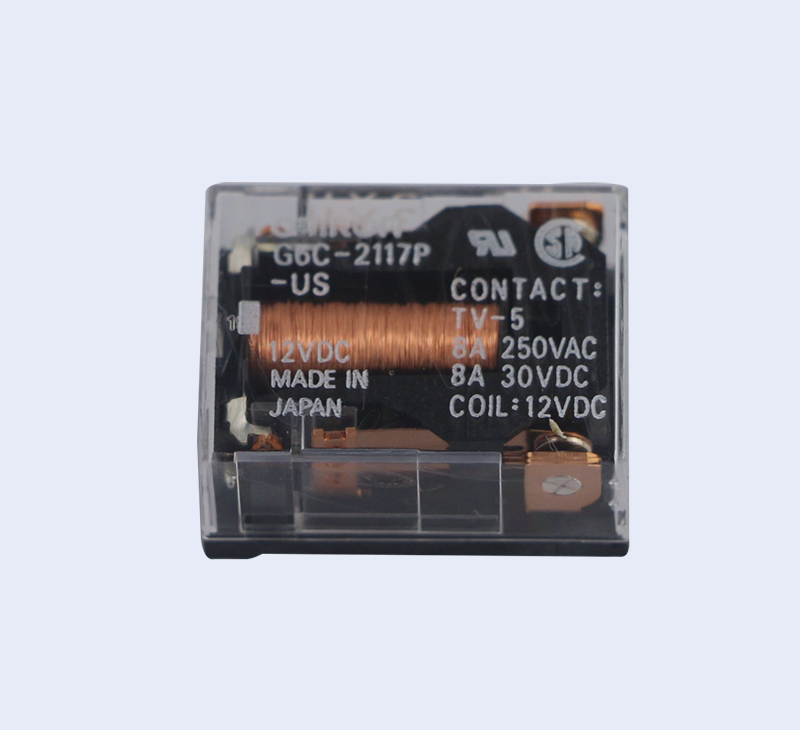

G6C 功率繼電器
1a接點10A、1a1b接點8A與小型高容量型
? 適用于家電設備的加熱器開閉、工業設備的輸出
? 1a接點10A、1a1b接點8A的節省空間的電源開閉及輸出用
? 實現高10mm、寬20mm、長15mm的小型化
? 實現消耗電力200mW的高靈敏度
? 取得UL508、CSA規格還備有SEV規格的產品
? 備有超聲波清洗型
? 備有專用插座P6C
|
標準型（UL規格 CSA規格認證）
|
|
種類
|
|
構 造
|
接點構成
|
|
單穩型
|
1繞組閉鎖型
|
2繞組閉鎖型
|
最小包裝單位
|
|
型號
|
線圈額定電壓(V)
|
型號
|
線圈額定電壓(V)
|
型號
|
線圈額定電壓(V)
|
|
耐助焊劑型
|
1a
|
G6C-1117P-US
|
DC3
|
G6CU-1117P-US
|
DC3
|
G6CK-1117P-US
|
DC3
|
100個/托盤
|
|
DC5
|
DC5
|
DC5
|
|
DC6
|
－
|
DC6
|
|
DC12
|
DC12
|
DC12
|
|
DC24
|
DC24
|
DC24
|
|
1a
|
G6C-1114P-US
|
DC3
|
G6CU-1114P-US
|
DC3
|
G6CK-1114P-US
|
DC3
|
|
DC5
|
DC5
|
DC5
|
|
DC6
|
DC6
|
DC6
|
|
DC12
|
DC12
|
DC12
|
|
DC24
|
DC24
|
DC24
|
|
● 超聲波清洗對應型（UL規格·CSA規格認證）
|
|
種類
|
|
構 造
|
接點構成
|
|
單穩型
|
1繞組閉鎖型
|
2繞組閉鎖型
|
最小包裝單位
|
|
型號
|
線圈額定電壓(V)
|
型號
|
線圈額定電壓(V)
|
型號
|
線圈額定電壓(V)
|
|
塑料密封型
|
1a
|
G6C-1114P-US-U
|
DC3
|
G6CU-1114P-US-U
|
－
|
G6CK-1114P-US-U
|
－
|
100個/托盤
|
|
DC5
|
DC5
|
DC5
|
|
DC6
|
－
|
－
|
|
DC12
|
DC12
|
DC12
|
|
DC24
|
－
|
DC24
|
|
1a1b
|
G6C-2114P-US-U
|
－
|
G6CU-2114P-US-U
|
－
|
G6CK-2114P-US-U
|
－
|
|
DC5
|
－
|
DC5
|
|
－
|
－
|
－
|
|
DC12
|
－
|
DC12
|
|
DC24
|
－
|
－
|
|
注.
|
訂購標準型（-US型號），為帶US/CSA的規格認證標志產品。
|
|
|
繼電器型號
|
適用插座
|
最小包裝單位
|
G6C-1114P-US-P6C
G6C-1117P-US-P6C
G6CU-1114P-US-P6C
G6CU-1117P-US-P6C
|
P6C-06P
|
20個/桿裝
|
G6CK-1114P-US-P6C
G6CK-1117P-US-P6C
|
P6C-08P
|
|
脫卸配件
|
P6B-Y1
|
1個
|
|
保持帶
|
P6B-C2
|
|
注.
|
P6C插座應使用專用繼電器G6C□-□□□□P-US-P6C。
|
|
操作線圈/單穩型（含超聲波清洗對應型）
|
|
|
額定電流
(mA)
|
線圈電阻
( Ω)
|
動作電壓
(V)
|
復位電壓
(V)
|
最大容許電壓
(V)
|
消耗功率
(mW)
|
|
DC
|
3
|
67
|
45
|
70％
以下
|
10％以上
|
160％
（at23℃）
|
約200
|
|
5
|
40
|
125
|
|
6
|
33.3
|
180
|
|
12
|
16.7
|
720
|
|
24
|
8.3
|
2,880
|
|
·操作線圈/1繞組閉鎖型（含超聲波清洗對應型）
|
|
|
額定電流
(mA)
|
線圈電阻
( Ω)
|
置位電壓
(V)
|
重置電壓
(V)
|
最大容許電壓
(V)
|
消耗功率
(mW)
|
置位線圈
(mW)
|
重置線圈
(mW)
|
|
DC
|
3
|
67
|
45
|
70％
以下
|
70％以下
|
160％
（at23℃）
|
200
|
200
|
|
5
|
40
|
125
|
|
6
|
33.3
|
180
|
|
12
|
16.7
|
720
|
|
24
|
8.3
|
2,880
|
|
操作線圈/2繞組閉鎖型（含超聲波清洗對應型）
|
|
|
額定電流
(mA)
|
線圈電阻
( Ω)
|
置位電壓
(V)
|
重置電壓
(V)
|
最大容許電壓
(V)
|
消耗功率
(mW)
|
|
置位線圈
|
重置線圈
|
置位線圈
|
重置線圈
|
置位線圈
(mW)
|
重置線圈
(mW)
|
|
DC
|
3
|
93.5
|
93.5
|
32.1
|
32.1
|
70％
以下
|
70％以下
|
130％
（at23℃）
|
280
|
280
|
|
5
|
56.0
|
56.0
|
89.3
|
89.3
|
|
6
|
46.7
|
46.7
|
129
|
129
|
|
12
|
23.3
|
23.3
|
514
|
514
|
|
24
|
11.7
|
11.7
|
2,056
|
2,056
|
|
注1.額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10%
|
|
2.動作特性指的是線圈溫度為+23℃時的值。
|
|
3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
|
|
開關部（接點部）
|
接點構成
|
項目
|
定格負載
|
|
1a接點
|
1a1b接點
|
|
阻性負載
|
感性負載
（cosφ=0.4、L/R=7ms）
|
阻性負載
|
感性負載
（cosφ=0.4、L/R=7ms）
|
AC250V 10A（8A）
DC 30V 10A（10A）
|
AC250V 5A（5A）
DC 30V 5A（5A）
|
AC250V 8A（8A）
DC 30V 8A（8A）
|
AC250V 3.5A（3.5A）
DC 30V 3.5A（3.5A）
|
|
接觸結構
|
單
|
|
接點材質
|
Ag合金（無Cd材料）
|
|
額定通電電流
|
10A(10A)
|
8A(8A)
|
|
接點電壓的最大值
|
AC380V、DC125V
|
|
接點電流的最大值
|
10A(10A)
|
8A(8A)
|
|
開關容量的最大值（參考值）
|
2,500VA 300W
|
1,250VA 220W
|
2,000VA 240W
|
875VA 170W
|
|
|
單穩型
|
1繞組閉鎖型
|
2繞組閉鎖型
|
|
接觸電阻＊1
|
30mΩ以下
|
|
動作（置位）時間＊2
|
10ms以下（約5ms）
|
|
復位（重置）時間＊2
|
10ms以下（約2ms）
|
10ms以下（約5ms）
|
|
最小置位脈沖寬度
|
—
|
20ms（at23℃）
|
|
最小重置脈沖寬度
|
—
|
20ms（at23℃）
|
絕緣電阻
＊3
|
線圈接點間
|
1,000MΩ以上
|
|
同極接點間
|
1,000MΩ以上
|
|
異極接點間
|
1,000MΩ以上（1a、1b接點）
|
|
置位·重置線圈間
|
—
|
—
|
1,000MΩ以上
|
|
耐壓
|
線圈接點間
|
AC2,000V 50/60Hz 1min
|
|
同極接點間
|
AC1,000V 50/60Hz 1min
|
|
異極接點間
|
AC2,000V 50/60Hz 1min（1a、1b接點）
|
|
置位·重置線圈間
|
—
|
—
|
AC250V 50/60Hz 1min
|
|
振動
|
耐久
|
10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
|
|
誤動作
|
10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
|
|
沖擊
|
耐久
|
1,000m/s2
|
|
誤動作
|
100m/s2
|
|
壽命
|
機械
|
5,000萬次以上（開關頻率18,000次/h）
|
|
電氣
|
10萬次以上（額定負載 開關頻率1,800次/h）
|
故障率 P水準
（參考值 ＊4）
|
DC5V 10mA
|
|
使用環境溫度
|
-25～+70℃（無結冰、無凝露）
|
|
使用環境濕度
|
5～85％RH
|
|
重量
|
約5.6g
|
|
注.上述值為初始值
|
|
*1.測量條件：根據電壓下降法，在DC5V 1A的條件下。
|
|
*2.（ ）的數值實力值
|
|
*3.測量條件 ：用DC500V（置位·重置線圈間為DC250V）兆歐表測量，位置與測量耐壓時相同。
|
*4.此值為開關頻率在120次/min時的值。
|
耐助焊劑型
直型PCB端子
G6C-□117P (-FD) -US
-
注：
-
平均尺寸
-
<>中的尺寸為(-P6C)插座繼電器的尺寸
自緊式PCB端子
G6C-□117C-US
-
注：
-
平均尺寸
印刷基板加工尺寸
(BOTTOM VIEW)
注： * 尺寸公差: ±0.1
端子配置/內部連接圖
（BOTTOM VIEW）
注： * 請注意線圈極性
1極
2極
