隨著我們身邊的電子智能化產品的不斷發展，很多電子產品都需要用到連接器，也帶動了歐姆龍FPC/FFC連接器的市場需求量.

目前歐姆龍FPC/FFC連接器的應用非常廣眨，主要應用于：測試儀器儀表、智能門禁控制系統、醫療設備、通訊設備、打印設備、顯示屏檢測設備、電力設備、無人機、保險箱等。

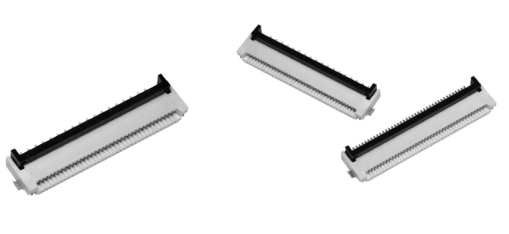

常用的歐姆龍FPC/C連接器主要有XF2M系列及XF3M系列，以下來介紹一下這兩個常用系列的連接器特性及材質.

XF2M系列歐姆龍FPC/FFC連接器特性:
●旋轉后鎖方式（0.5mm間距雙面觸點型),旋轉后鎖結構提高了可靠性和工作效率,雙面（上和下）觸點結構可以減少元件個數，推薦FPC/FFC厚度t=0.3mm 鍍金型。
■額定值/性能額定電流 AC/DC0.5A 額定電壓 AC/DC50V 接觸電阻 50mΩ以下（DC20mV最大電壓、100mA最大電流時）絕緣電阻 100MΩ以上（DC250V）耐壓 AC250V持續1分鐘（漏電流：最大值1mA）插拔壽命 20次使用環境溫度 -30～+85℃（無結冰、無結露).
■材質/處理外殼 LCP樹脂（UL94V-0）/自然色滑座 LCP樹脂（UL94V-0）/黑色觸點彈簧銅合金/鎳基片（2μm）鍍金觸點（0.15μm）壓具彈簧銅合金/熔錫電鍍（1.5μm).

XF3M系列歐姆龍FPC/FFC連接器特性:
●旋轉后鎖方式（0.5mm間距、1.0mm間距雙面觸點型、上觸點型),利用旋轉后鎖方式，改善了FPC/FFC電纜的連接器插入性，實現了可確認操作完成的鎖定感。備有同一構造0.5mm、1.0mm間距的兩種產品；接觸點構造備有雙面觸點和上觸點型兩種（上觸點型只有0.5mm間距）；備有鍍金、鍍錫兩種（鍍錫僅限2接點型），適用FPC/FFC厚度t=0.3mm.
■額定值/性能額定電流 AC/DC0.5A ；額定電壓 AC/DC50V；接觸電阻 50mΩ以下（DC20mVc以下、100mA以下時）；絕緣電阻 100MΩ以上（DC250V）；耐壓 AC250V持續1min（漏電流：1mA以下）；插拔壽命鍍金 20次，鍍錫10次使用環境溫度 -30～+85℃（無結冰、無結露).
■材質/處理外殼：雙面角觸點LCP樹脂（UL94V-0）/天然色，上觸點鍍金型：LCP樹脂（UL94V-0）/灰色；滑片 LCP樹脂（UL94V-0）/黑色，觸點：彈簧用銅合金/鎳底(1.5μm)雙面角觸點鍍金型接觸部鍍金（薄層），鍍錫型接觸部鍍錫（1μm），上觸點鍍金型接觸部鍍金（薄層）；底板鍍合金/鍍錫（1μm）。
